Verwenden des NEO-6M GPS-Moduls mit dem Raspberry Pi

Das NEO-6M-GPS-Modul ist eine beliebte Wahl, um Raspberry-PI-Projekten GPS-Funktionen hinzuzufügen. Es bietet genaue Standort-, Höhe- und Timing -Daten, wodurch es ideal für die Navigation, Geolokalisierung und Zeitsynchronisationsanwendungen ist. Diese Anleitung führt Sie durch das Einrichten und Verwenden des NEO-6M-GPS-Moduls mit einem Raspberry Pi.

Was Sie brauchen werden

Raspberry Pi (Jedes Modell mit GPIO -Unterstützung, z. B. PI 3, PI 4)

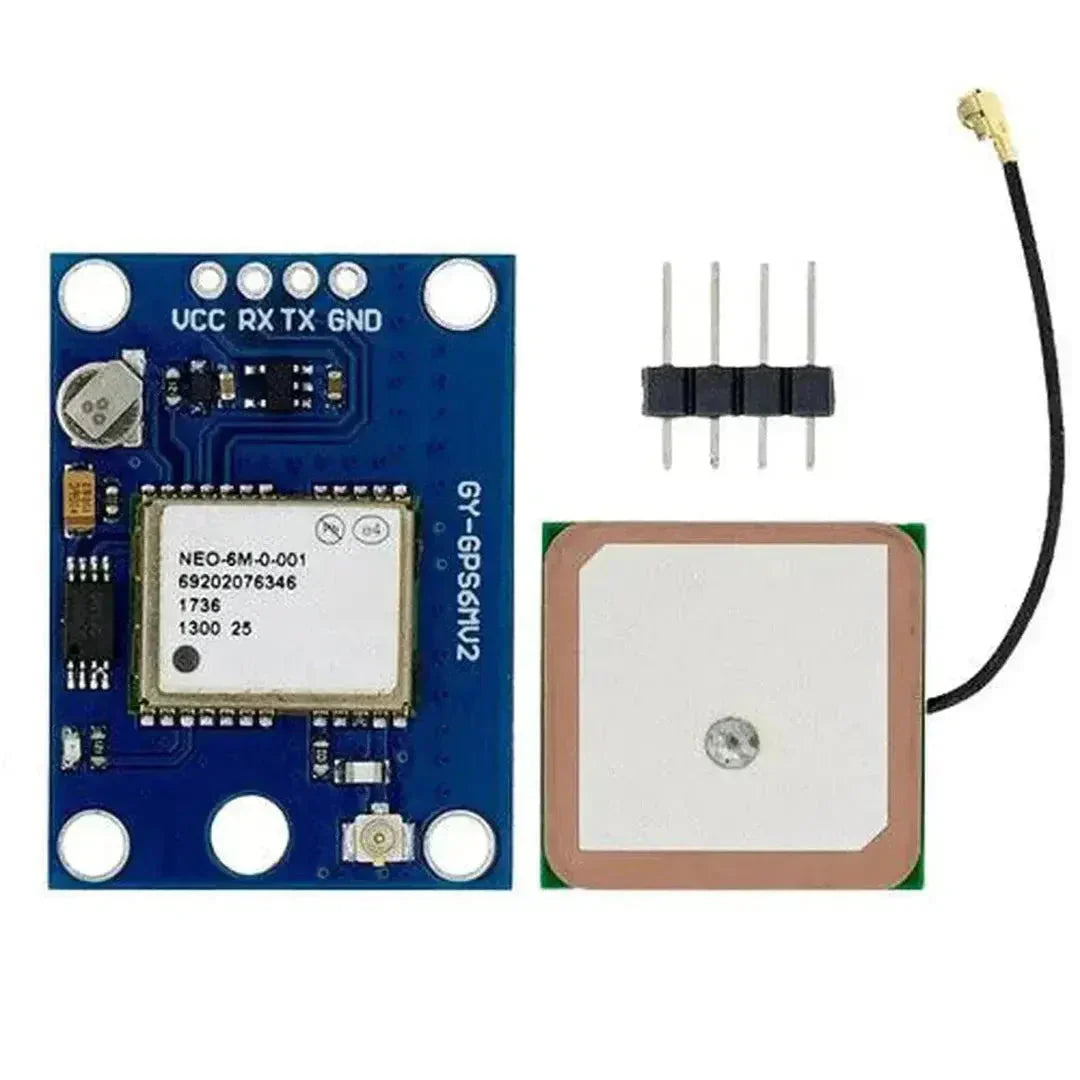

NEO-6M GPS-Modul
Breadboard- und Jumper -Drähte
Ein Computer mit SSH -Zugriff auf den Raspberry PI oder eine angeschlossene Tastatur und einen Monitor
Python auf dem Raspberry Pi installiert

Schritt 1: Verkabelung des NEO-6M mit dem Raspberry Pi

Der NEO-6M kommuniziert mit dem Raspberry Pi mit der UART-Schnittstelle (serielle).

Verbindungen

NEO-6M PIN	Raspberry Pi Pin
VCC	3,3 V (Pin 1)
GND	Masse (Pin 6)
Txd	RXD (Pin 10, GPIO15)
Rxd	TXD (Pin 8, GPIO14)

Notiz: Stellen Sie sicher, dass der NEO-6M mit 3,3 V oder 5 V betrieben wird, wie in Ihrem Modul angegeben. Überprüfen Sie das Datenblatt des Moduls.

Schritt 2: Aktivieren Sie den UART auf dem Raspberry Pi

Öffnen Sie das Raspberry PI -Konfigurationstool:
```
sudo raspi-config
```
Navigieren zu Schnittstellenoptionen> Serienport:
- Wählen Sie "Nein" aus, wenn Sie gefragt werden, ob Sie eine Anmeldebericht über die serielle Schnittstelle wünschen.
- Wählen Sie "Ja", um die serielle Porthardware zu aktivieren.
Starten Sie den Raspberry Pi neu:
```
sudo reboot
```

Schritt 3: Installieren Sie die erforderlichen Tools und Bibliotheken

Aktualisieren Sie Ihren Raspberry Pi:
```
sudo apt update && sudo apt upgrade -y
```
Installieren minicom Zum Testen des GPS -Moduls:
```
sudo apt install -y minicom
```
Installieren Sie Python -Bibliotheken für serielle Kommunikation und GPS -Parsen:
```
pip install pyserial pynmea2
```

Schritt 4: Testen Sie das GPS -Modul

Offen minicom So überprüfen Sie, ob das GPS -Modul Daten sendet:
```
sudo minicom -b 9600 -o -D /dev/serial0
```
Sie sollten GPS -Daten im NMEA -Format sehen (z. B.,. $GPGGA, $GPRMC). Wenn nicht:
- Überprüfen Sie Ihre Verkabelung.
- Stellen Sie sicher, dass das Modul einen klaren Blick auf den Himmel hat, um Satellitensignale zu erwerben.
Ausfahrt minicom durch Drücken Ctrl+A, Dann Zund auswählen X.

Schritt 5: Lesen Sie GPS -Daten mit Python

Das folgende Python-Skript liest und analysiert GPS-Daten aus dem NEO-6M-Modul.

Beispiel für Python -Code

import serial
import pynmea2

def read_gps():
    # Open serial connection to GPS module
    gps_serial = serial.Serial("/dev/serial0", baudrate=9600, timeout=1)

    while True:
        try:
            line = gps_serial.readline().decode("ascii", errors="replace")
            if line.startswith("$GPGGA"):
                msg = pynmea2.parse(line)
                print(f"Latitude: {msg.latitude}, Longitude: {msg.longitude}")
                print(f"Altitude: {msg.altitude} {msg.altitude_units}")
        except pynmea2.ParseError as e:
            print(f"Parse error: {e}")
        except KeyboardInterrupt:
            print("Exiting...")
            break

if __name__ == "__main__":
    read_gps()

Schritt 6: Anwendungen des NEO-6M GPS-Moduls

Navigationssysteme: Erstellen Sie GPS -Tracker für Fahrzeuge oder Drohnen.
Geotagging: Notieren Sie Standortdaten für Fotos oder andere Ereignisse.
Zeitsynchronisation: Verwenden Sie GPS -Daten für hoch genaue Zeitmessungen.
IoT -Geräte: Aktivieren Sie die standortbasierte Automatisierung.

Fehlerbehebung

Keine GPS -Daten in Minicom:
- Überprüfen Sie die Verkabelung (TXD- und RXD -Verbindungen).
- Stellen Sie sicher, dass das GPS -Modul korrekt betrieben wird.
- Platzieren Sie das Modul in einen offenen Bereich, um einen besseren Satellitenempfang zu erhalten.
Python -Skript funktioniert nicht:
- Überprüfen Sie, dass die serial0 Die Schnittstelle ist aktiviert und zugänglich.
- Stellen Sie die Python -Bibliotheken sicher (pyserial, pynmea2) sind installiert.
Langsamer Satellitenerwerb:
- Lassen Sie das GPS -Modulzeit Signale erwerben, insbesondere bei der ersten Verwendung.
- Verwenden Sie bei Bedarf eine externe Antenne.

Abschluss

Das NEO-6M-GPS-Modul ist ein vielseitiges und genaues Werkzeug zum Hinzufügen von Geolocation-Funktionen zu Ihren Raspberry PI-Projekten. Wenn Sie diesem Handbuch folgen, können Sie das GPS -Modul einrichten und Standortdaten für eine Vielzahl von Anwendungen erfassen. Experimentieren Sie mit der Integration des GPS -Moduls in Navigation, Tracking- oder IoT -Projekte, um seine Funktionen vollständig zu nutzen!
