Raspberry Pi ile yağmur/kar sensörü kullanma



Yağmur/kar sensörü, hava durumu izleme sistemleri için yararlı bir cihazdır. Yağış veya kar tespit eder ve hava koşullarına göre uyarıları tetikleyebilir veya eylemleri otomatikleştirebilir. Bu kılavuz, hava koşullarını izlemek ve sensörü projelerinize entegre etmek için Raspberry Pi ile bir yağmur/kar sensörünün nasıl kullanılacağını açıklar.

---

Ne İhtiyacınız Olacak

1. Ahududu pi (GPIO destekli herhangi bir model, örneğin Pi 3, Pi 4)

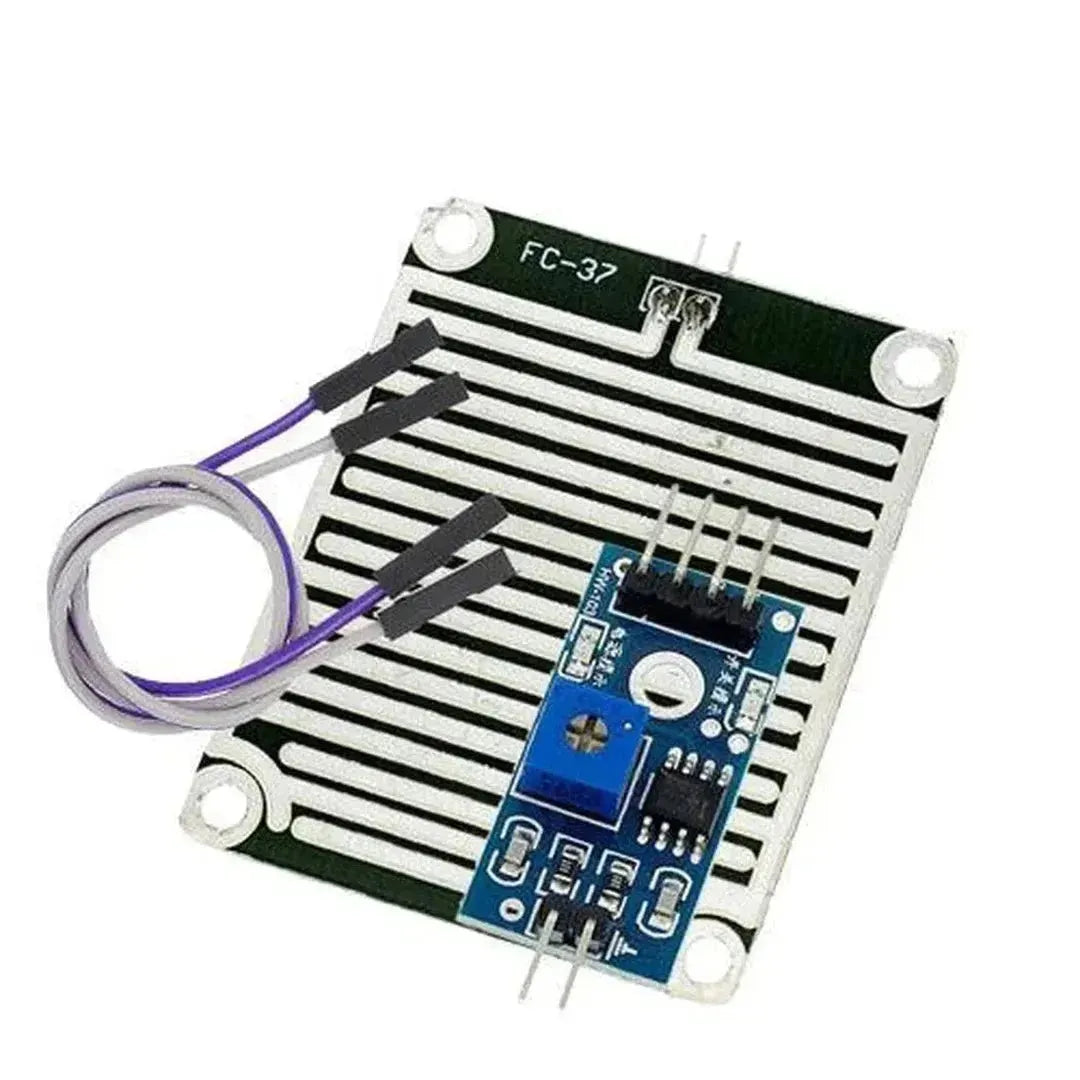

2. Yağmur/Kar Sensörü (örneğin, YL-83 veya benzeri)
3. Breadboard ve jumper telleri
4. Python 3 Raspberry Pi'nize yüklü
5. Raspberry Pi'de GPIO PINS

---

Adım 1: Yağmur/kar sensörünün Raspberry Pi'ye bağlanması

Yağmur/kar sensörü modülü genellikle üç ana pine sahiptir: VCC, GND ve Raspberry Pi’nin GPIO pimine bağlanan bir çıkış pimi.

Bağlantılar

Yağmur/kar sensörü pimi	Raspberry Pi Pimi
VCC	3.3V (pim 1)
Gnd	Zemin (pim 6)
Çıktı	GPIO (ör. Pin 17, GPIO 0)

---

2. Adım: Raspberry Pi'de GPIO'yu etkinleştirin

Raspberry Pi’nin GPIO’nun etkin olduğundan emin olun. Varsayılan olarak olmalı, ancak değilse, aşağıdakileri kullanmayı etkinleştirebilirsiniz:

sudo raspi-config

Gezmek Arayüz Seçenekleri> GPIO ve etkin olduğundan emin olun.

---

Adım 3: Python kurulumu

Yağmur/kar sensöründen çıkışı okumak için Python'u kullanacağız.

1. Rpi.gpio kütüphanesini yükleyin (zaten yüklü değilse):

   sudo apt update
   sudo apt install python3-rpi.gpio


2. Python kodunu yaz Sensörün çıkışını okumak için.

Python kodu örneği

import RPi.GPIO as GPIO
import time

# Set the GPIO mode
GPIO.setmode(GPIO.BCM)

# Pin configuration
sensor_pin = 17  # Pin 17 for rain/snow sensor output

# Set up the GPIO pin as input
GPIO.setup(sensor_pin, GPIO.IN)

def rain_detected(channel):
    print("Rain or Snow Detected!")

# Attach an event detection to the sensor pin
GPIO.add_event_detect(sensor_pin, GPIO.RISING, callback=rain_detected)

try:
    print("Monitoring for rain/snow...")
    while True:
        time.sleep(1)  # Keep the script running

except KeyboardInterrupt:
    print("Exiting...")
    GPIO.cleanup()

---

4. Adım: Python kodunu çalıştırma

1. Python kodunu bir dosyaya kaydedin, ör., rain_sensor.py.
2. Komut dosyasını çalıştırın:

   python3 rain_sensor.py


Bu komut dosyası değişiklikler için sensörü sürekli olarak izleyecektir. Sensör yağmur veya kar tespit ettiğinde (genellikle düşük veya yüksek bir sinyalle gösterilir), geri arama işlevini tetikler rain_detected().

---

Adım 5: Sensörü test etmek

1. Manuel test: Suyu manuel olarak püskürterek veya sensörü hafif bir yağmurun altına yerleştirerek sensörü tetikleyin. Sensör çalışıyorsa, konsol "Yağmur veya kar tespit edildi!" Sensör suyu algıladığında.
2. Sensör kalibrasyonu: Bazı sensörler ayarlanabilir hassasiyete sahiptir. Sensörünüz bir potansiyometre sağlıyorsa, onu az çok hassas hale getirmek için ayarlayabilirsiniz.

---

Adım 6: Yağmur/kar sensörünün uygulamaları

1. Hava istasyonları: Sensörü yağmur veya kar tespiti için bir hava istasyonuna entegre edin.
2. Akıllı sulama sistemleri: Yağmur veya kar tespit ederse sulamayı önlemek için sensörü kullanın.
3. Otomatik Çatı Temizleme Sistemleri: Yağmur veya kar tespitine dayalı temizleme mekanizmalarını tetikleyin.
4. Uyarı sistemleri: Yağmur veya kar tespit edildiğinde e -posta veya SMS uyarıları ayarlayın.

---

Sorun giderme

1. Sensörden çıktı yok:

   • Kablo bağlantılarınızı iki kez kontrol edin.
   • Sensörün uygun şekilde güçlendirildiğinden emin olun (VCC ila 3.3V ve GND'ye yere).

2. Tutarsız okumalar:

   • Sensör aşırı hassassa veya yeterince hassas değilse, sensörün algılama eşiğini ince ayarlamak için potansiyometreyi (varsa) ayarlamayı deneyin.

3. Yağmur Tespiti Yok:

   • Sensörün yağmur veya karı etkili bir şekilde tespit edebileceği bir yerde olduğunu doğrulayın.
   • Kullanabilirsiniz GPIO.input(sensor_pin) Sensörün durumunu manuel olarak okumak ve hata ayıklama işlevi.

---

Çözüm

Raspberry Pi ile yağmur/kar sensörü kullanmak, projelerinize hava izleme işlevselliği eklemenin harika bir yoludur. Bu kılavuzu izleyerek, sensörü kolayca ayarlayabilir ve hava istasyonları veya akıllı ev sistemleri gibi çeşitli uygulamalara entegre etmeye başlayabilirsiniz. Sensörün kablolanması ve kullanılması basittir, bu da IoT projelerine mükemmel bir katkı sağlar.
